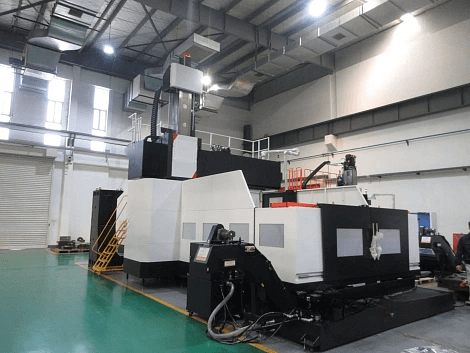

Портально-фрезерный обрабатывающий центр с ЧПУ PM2040HA
Портальные обрабатывающие центры
Портально-фрезерный обрабатывающий центр с ЧПУ PM2040HA. Рабочий стол: размер 4000 x 2000 мм; Ааксимальная нагрузка 20 000 кг. Подберём конфигурацию, проверим соответствие техпроцессу, подготовим КП, поставку, пуско-наладку и сервисное сопровождение.
Параметры
Что учитываем при подборе

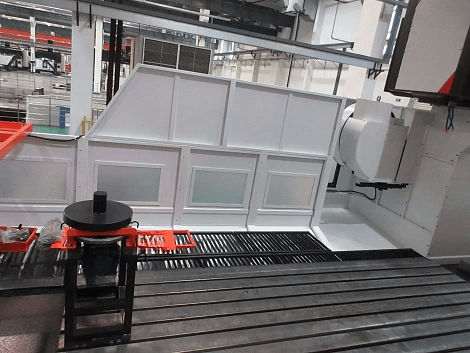

Рабочий стол
размер 4000 x 2000 мм, максимальная нагрузка 20 000 кг
Перемещения по осям
X — 4200 мм, Y — 2300 мм, Z — 800 мм
Шпиндель
конус BT50, мощность привода 22/26 кВт (постоянная/30 мин), максимальная частота вращения 6000 об/мин
Инструментальная система
магазин на 32 инструмента, максимальный диаметр инструмента 125 мм, длина 350 мм, вес 20 кг
Скорости подачи
ускоренные перемещения по осям X и Y — 18 м/мин, по оси Z — 15 м/мин
Габариты и масса
размеры станка 12 500 x 5500 мм, масса 45 000 кг
Жесткая конструкция
все основные элементы станка выполнены из цельнолитых деталей, что обеспечивает высокую жесткость и виброустойчивость при обработке

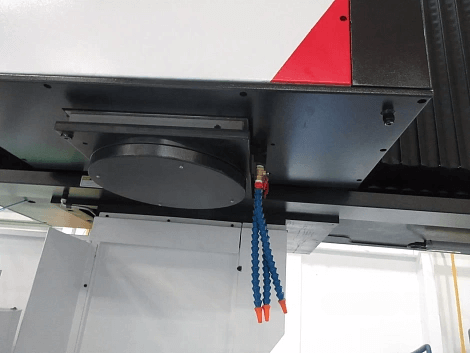

Шпиндельный узел
встроен в ползун по типу "Box-in-Box", что повышает жесткость и равномерность распределения нагрузок
Гидравлическая балансировка
вертикальное перемещение ползуна сбалансировано усиленной гидравлической системой, снижая нагрузку на шариковинтовую передачу
Редуктор
двухступенчатый редуктор ZF 2K250 (Германия) обеспечивает надежную и точную передачу вращения на шпиндель
Направляющие
в осях X и Y используются роликовые направляющие INA (Германия), отличающиеся низким коэффициентом трения и способностью выдерживать высокие нагрузки
Формат поставки
КП, логистика, ПНР и сервис под задачу
Преимущества
- — Характеристики Портально-фрезерный обрабатывающий центр с ЧПУ PM2040HA структурированы для быстрого инженерного сравнения.
- — Комплектация, оснастка и требования к площадке уточняются до коммерческого предложения.
- — Можно сравнить несколько моделей по рабочей зоне, шпинделю, мощности и массе заготовки.
- — Поставка сопровождается логистикой, пуско-наладкой, обучением и сервисной поддержкой.
Типовые сценарии
Следующий шаг
Проверим, подходит ли эта конфигурация под вашу деталь
Пришлите вводные: деталь, материал, точность, сроки и текущие ограничения. Мы вернёмся с уточнениями и предложим вариант поставки без случайного подбора.
